东莞市医院热水工程解决方案

　　方案介绍：

项目名称：东莞医院热水工程

选用品牌：KFXRS-38 (10匹机) 4台直热循环式热泵机组

验收说明：已于2012年1月投入使用。

　　热水工程方案设计理念：

1、热水供应是公司最基本的服务。必须保证24小时不间断供应.

2、要保证合理的水温和稳定的水压。

3、客流量不是很均匀，容易出现用水高峰期，但都必须保证客人用水的舒适度。

4、尽可能降低安装成本，使用成本以及维护成本。

5、兼顾环保、安全等因素。

　　热水工程设计参数：

1、住院部只有一栋主楼，热水供应相对集中，共500张床位。出水温度要求：55°C（最高60°C）。

2、用水量计算：桶提30KG/人/天，花洒50KG/人/天。

桶提用水量：500人*30KG/人/天=15000KG/天=15吨

花洒用水量：500人*50KG/人/天=25000KG/天=25吨

根据以上情况，华利机电选用美的直热式空气能热水器。

3、管道设计走室内，用管材料PPR管，楼顶50口径，3～6层32口径管，7~16层用50口径管。出水使用定时供水系统，供水泵是用380V/2.2KW热水管道泵控制。 热水管全部接到每间宿舍冲凉房内。每处都安装冷热水调节阀。定时供应热水。整个系统全自动控制。

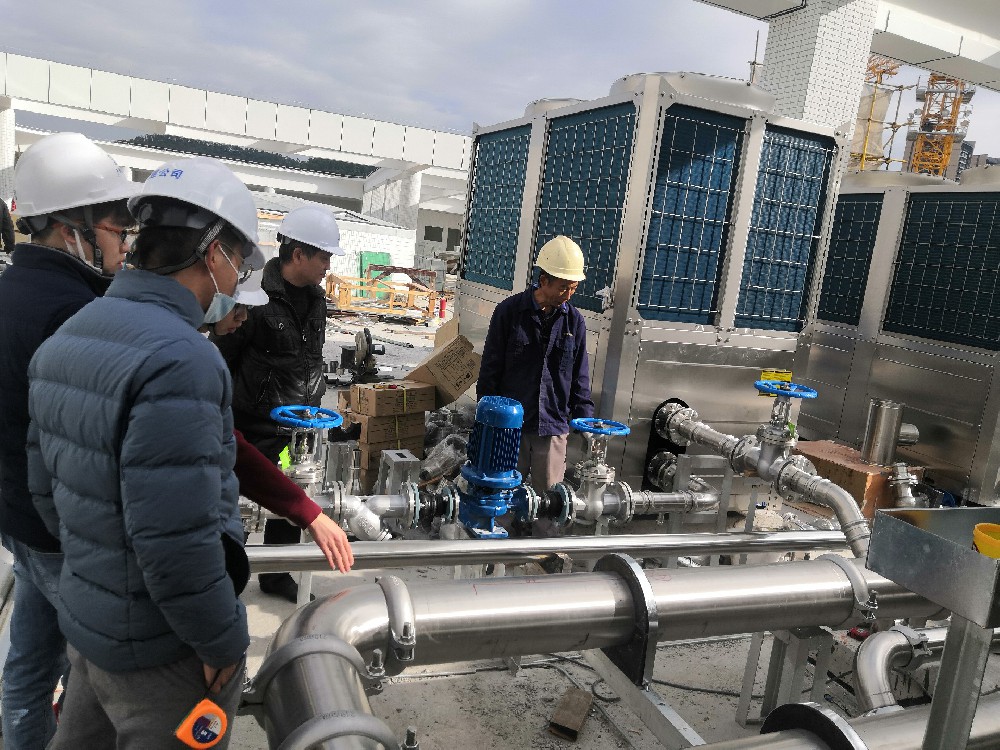

4、安装在顶楼，配置4个5吨的保温水箱，变频恒压供水，定温回水，整个系统全自动控制。
