单系统热泵热水机控制器技术规格书

一、概述

本控制器(K70B)适用于单压缩机（单相/三相），风冷，直出水式或循环水式热泵热水机组。控制器由主板，操作线控器，恒温器(选配件)组成。具有性能稳定可靠,功能先进,用户设置灵活,外型美观，保护功能齐全等特点(根据需要一套控制器既可做普通循环式,又可做直出水加循环式,还可做泳池机或冷水机)。

二、主要技术参数

1,使用条件

◇ 运行电压：AC220V±10%，50Hz/60Hz±1Hz.

◇ 运行环境温度：-20～+75℃

◇ 储存温度：-30～+80℃

◇ 相对湿度：0～95%RH

2,温度控制精度：+-1℃

3,控制器符合 GB4706.1-1998 《家用和类似用途电器的安全 第一部分：通用要求》

GB4706.32-1996 《家用和类似用途电器的安全 热泵、空调器和除湿机的特殊要求》

GB18430. 2-2001 《蒸汽压缩循环冷水（热泵）机组 户用和类似用途的冷水（热泵）机组》

抗干扰度符合GB4343.2-1999

印刷电路板符合GB4588.1和GB4588.2的规定

三、控制器主要功能

1, 制热水运行，制冷水运行

2, 显示水箱温度，设置温度，运行状态，输出状态，时钟等

3，可查询盘管温度,环境温度,排气温度，回气温度，出水温度，回水温度，压缩机电流，电子膨胀阀开度，故障代码等

4, 停电自动记忆各种参数，来电后可自动恢复运行

5, 停电后时钟仍然运行，省掉每次停电重新调整的烦恼

6, 错峰用电功能，在24小时内可实现两个时段的定时开关机

7, 适应各种环境，各种工况下最优运行参数的修正

8，电子膨胀阀自动控制（根据过热度的计算适时调节）

9, 自动除霜功能（除霜过程中有滴水功能）

10，强制进入除霜功能

11，按键自动锁定功能

12, 密码设定限时功能

14，超大液晶显示

15，完善的保护功能（三相电缺相，错相保护，压缩机过电流保护，高压保护，低压保护，缺水保护等）

16，高，中，低水位探针检测面板显示

17，自动补水功能（可恒温补水，也可不根据温度补水）

18，回水功能

19，防冻功能

20，在没有面板（或面板损坏）的情况下，系统能按最后一次的设置模式运行；

四、操作面板说明

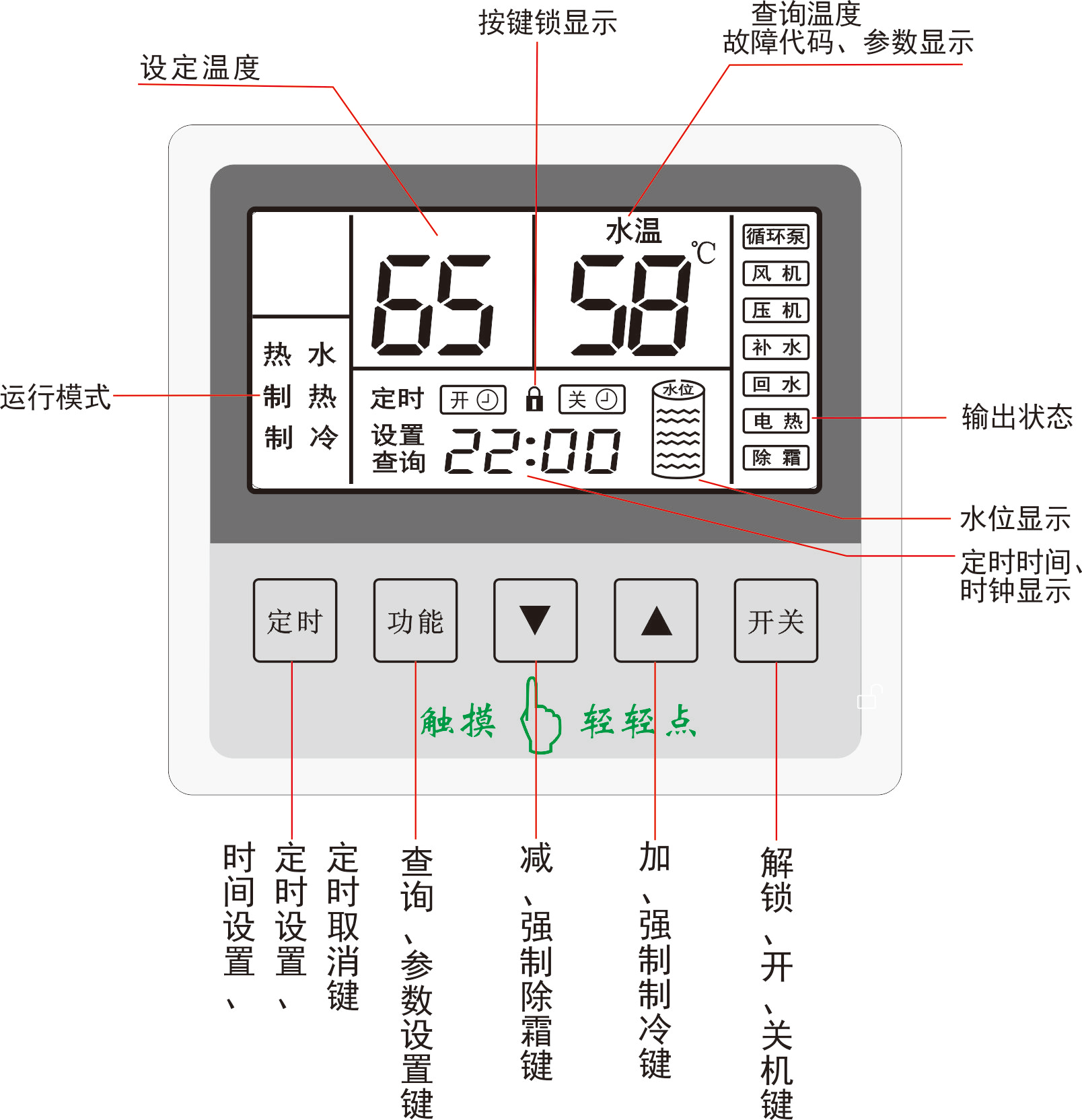

1，控制面板图(该面板会显示全部输出状态,及水位,方便监看的维修)

2，操作

操作面板上电，蜂鸣器长鸣一声，显示器显示，背光微亮，此时触摸按键被锁定，触摸任何按键均无效。

2．1按键解锁：用手指触摸“开关”键且超过约5秒钟，当听到“嘟”声后移开手指，此时背光高亮，按键被解锁,没有锁键符号(当约60秒钟无按键操作，按键会自动被锁定,显示锁键符号)。

2．2开/关机：用手指触摸“开关”键，如果面板在开机状态则会关机，如果面板在关机状态则会开机。

2．3水箱温度设定：用手指触摸“▲”键，”设温”符号开始闪烁并显示水箱设定温度，再用手指触摸“▲”键，则水箱设定温度增加。用手指触摸“▼”键，”设温”符号开始闪烁,并显示水箱设定温度，再用手指触摸“▼”键，则水箱设定温度减小。水箱温度设置范围：20度—65度（最高温度可调，可设定到65度，详见功能设置表）

2．4定时时间设置：用手指触摸“定时”键,进入定时设置方式.

首先调整的是第一段定时的定时开机“时”，再用手指触摸“定时”键，则调整第一段定时的定时开机“分”，再用手指触摸“定时”键，则调整第一段定时的定时关机“时”，再用手指触摸“定时”键，则调整第一段定时的定时关机“分”，再用手指触摸“定时”键，则进入到第二段定时，第二段定时设置同上，直到所有定时时间设置完后退出设置方式。

当所有定时时间设置完后退出设置方式后，面板上显示定时开关机图标。

注：1、在设置定时时间段时，若只需要一个定时时间段，则按以上步骤设置完第一个定时段后，第二个定时段的开机与关机时间必须设置一样，此时一个定时时间段才有效。

2、若在设置定时时，只设置了第一段定时，而第二段没有设置时，则约8秒后自动退出定时设置功能。

3、定时功能键里的第1、第2段为定时开机功能键，第3和第4段定时功能则为供水泵定时供水功能用，若无供水泵功能，则此功能无效。但在设置定时开机时，必须全部按满4段定时功能，第3、第4两段的数字无要求。

2．4．1定时的取消：用手指触摸“定时”键且超过约3秒钟，当听到“嘟”声后移开手指，则会取消定时。

2．5时钟设置：用手指触摸“定时”键且超过约8秒钟，当听到“嘟”声后移开手指，进入时钟设置方式.首先调整的是时钟的“时”，再用手指触摸“定时”键，则调整时钟的“分”，再用手指触摸“定时”键，则设置完成并退出设置方式。

注:只有在没有设置定时的情况下才能设置时钟.

2．6限时密码设置：用手指触摸“功能”键且超过约3秒钟，当听到“嘟”声后不移开手指继续触摸“功能”键且超过约8秒钟，当再次听到“嘟”声后移开手指，进入限时密码设置方式.

首先调整的是C1，再用手指触摸“功能”键，则调整C2…，

密码设定：

①本密码设定共五组数字，由Ｃ１，Ｃ２，Ｃ３，Ｃ４，Ｃ５组成，其

中C1，C2，C3，C4为0 ~ 99可调，C5为０～9可调，前四组为密码，第五组为系

统限时月数（注：当Ｃ５＝０时取消限时功能，当Ｃ５＝１～9时系统就在设定了Ｃ５后的１～9个月后关机，包括停机不用的时间，显示故障代码11Ｅ）。

②设定：如果设定的密码Ｃ１～Ｃ４与上次设定不同则系统退出密码设定，如果与上

次完全相同，则进入新密码设定和限时，重新显示Ｃ１～Ｃ４，如果不设定新密码还用原

来旧的密码则只要连续触摸“功能”键，直到显示Ｃ５参数，当Ｃ５设定好后，再用手指触摸“功能”键，则密码设置完成并退出设置方式。

2.7一键复位：当客户设置参数紊乱或机组运转不正常，显示有误差时需复位；在锁键的状况下按功能键30秒左右，直到蜂鸣器响一声，背光高亮，显示屏时间复位为00：00，此时不解锁再按功能键30秒钟松手即复位。复位后可重新设置参数；

2.8用手指触摸“功能”键，查询代码可由A1增加到A2—A9，Er；如果是单系统机型, 再用手指触摸“功能”键则退出查询方式，如果是双系统机型, 再用手指触摸“功能”键，查询代码可由b1增加到b9，再用手指触摸“功能”键则退出查询方式。

其中：

A1—盘管温度 A2—回气温度 A3—排气温度

A4—环境温度 A5—出水温度 A6—回水温度

A7—00 A8—压缩机电流 A9—膨胀阀开度

Er—故障代码

2.9 故障查询

再解锁状态下连续点功能键直到Er,显示当前故障，如果是00则点“▲”键出现Er1，再点“▲”键出现Er2，直到Er6，这是最近发生的6个故障。

五 、主控板

1,控制板输入

低水位开关(导线或探针)

中水位开关(导线或探针)

高水位开关(导线或探针)

高压开关

低压开关

水流开关

水压开关

冰点开关

三相交流电A相,B相,C相

2,控制板输出

压缩机(触点电流20A)

循环泵(触点电流20A)

风机(触点电流8A)

补水阀(触点电流8A)

四通阀(触点电流8A)

回水阀（触点电流8A)

电辅热(触点电流8A)

恒温器控制输出

3,控制板模拟量输入 (右至左)：

水箱温度(测量范围:0—160度)

盘管温度(测量范围:-30—110度)

回气温度(测量范围:-30—110度)

排气温度(测量范围:0—160度)

环境温度(测量范围:-30—110度)

出水温度(测量范围:0—160度)

回水温度(测量范围:0—160度)

压缩机电流(测量范围:0—30A)

六、功能描述

1．制热运行

1.1循环式制热运行

1.1.1循环式制热运行流程

循环式：开机 → 水位开关检测 → 水压开关检测 → 循环水泵运行16s → 水流开关检测 → 风机运行（6秒）→ 压缩机运行（当低水位断开时，打开补水阀补水,压缩机、风机、循环泵不工作）。

1.1.2、循环加热时补水控制

（1）当低水位开关处于断开时,打开补水阀补水，循环泵关、风机关、压机关。

（2）当低水位开关闭合后，循环泵开、风机开、压机开，循环加热。同时补水阀根据设定的补水温度L7进行补水：水箱温度≥L7时，补水阀开，补水；水箱温度≤L7-5度时，补水阀关，停止补水。

（3）高水位吸合后，停止补水。当高水位已经吸合过，在高水位断开时，并不马上补水，要等到中水位断开后，才进行补水。

注：当L7设到20度时或者制冷水时，不检测温度直接根据水位补水。

当L7设到9时不检测水位，不用短接水位开关而显示满水；

1.1.3、水温控制

制热水时：

水温控制范围：30-L4度，(L4:水箱温度上限)。

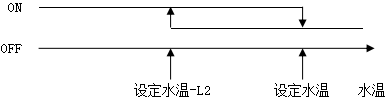

运行控制:

制冷水时：

水温控制范围：7-30度

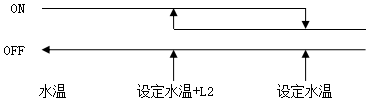

运行控制:

1.2直出水制热运行

1.2.1直出水制热运行流程

直出水式：开机 → 水位检测 → 水压开关检测 → 风机运行 → 压缩机运行（当低水位断开时，打开恒温器补水，注：系统补设定恒温水，直到高水位接通）。

1.2.2直出水时补水控制

（1）当高中低水位开关都处于断开时,补水阀开,检测水压开关，若水压开关是吸合的，则风机开、压机开、恒温器开，进行补水，直到高水位开关闭合,恒温器和补水阀关闭，停止补水，并转循环加热方式。

（2）若高水位开关已经吸合过，在高水位断开时并不马上补水，要等到中水位断开后，才进行补水，补水阀开，风机开，压机开，恒温器开，进入直出水加热方式。

1.2.2水温控制

水温控制范围：35-L3，(L3—设定出水温度)。

运行控制:

2.辅助电加热控制

2.1辅助电加热开启条件:

A.系统工作在制热水状态;

B.环境温度≤L5＞0

C．压缩机在运行，

以上条件同时满足则辅助电加热开。

2.2辅助电加热关闭条件:

A.强制制冷状态

B.压缩机停止运行

以上条件满足其中任意一条,则辅助电加热关。

注：当L5设到0时无电热功能

3、除霜运行（在不改变参数情况下系统默认为下列化霜过程，如修改则按修改后化霜方式）

3.1、进入除霜的条件

A,制热压机累计运行达h1分钟,且连续运行超过6分钟；

B,盘管温度低于h2(初始值为-1℃,可设定)；

系统同时满足上面A,B条件则进入除霜, 除霜开始时到除霜结束时，液晶显示除霜符号。

3.2、退出除霜的条件

A,盘管温度≥h4(初始值为20℃,可设定)；

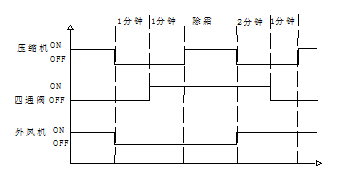

B,除霜时间≥h3(初始值为8分钟,可设定)满足上面任意一条件，系统退出除霜.具体动作和时序如下图所示:

3.3、强制除霜

在系统开机制热水且压机开启的情况下,如果按住▼键不放且超过约8秒钟,当听到蜂鸣器“嘟”声后放开按键则立即进入强制化霜状态，当强制化霜达到所设定的时间或温度时，系统自动退出强制化霜进入正常制热水状态。

4、制冷水运行

当系统开机后，用手指触摸“+”键且超过约8秒钟，当听到“嘟”声后移开手指，则进入制冷水模式。再用手指触摸“+”键且超过约8秒钟，当听到“嘟”声后移开手指，则又进入制热水模式。

5、机组循环水泵

机组运行时水泵开，机组停则水泵延时30秒停。(当选择直出水模式时,补水阀和恒温器开时循环水泵关，只有直出水二次加热时开)

6、四通阀：

制热水运行时四通阀关，制热水运行除霜时四通阀开。

制冷水运行时四通阀开。

7、补水阀:

见补水控制（化霜时不补水）。

8、曲轴加热（选用）：

当环境温度＜8℃时，曲轴加热开。压缩机运行时，曲轴加热关。如果压缩机停超过

60分钟，则曲轴加热开。环境温度≥8℃时，曲轴加热不开。

9、回水阀：

回水阀开启的条件

A，低水位开关接通

B，水箱温度≥设定回水温度L6+5

C，回水温度≤L6

D，回水间隔30秒到

以上A，B，C，D同时满足时，回水阀开。

回水阀关闭的条件

当回水温度≥L6时,回水阀关。

当L6=9时屏蔽回水功能，回水传感器可以不装；

10、自动运行：

当无面板或面板坏的情况下，系统检测约1分钟，确认无面板进入自动运行，自动运行按最后一次设定的模式工作；

11.拨码开关：

当拨码1在ON侧时不检测相序及缺相，在1侧时检测相序及缺相；

当拨码2在2侧，3，4在ON侧时为泳池机模式；

拨码3未用；

当拨码4在ON侧，拨码2，3也在ON时为循环机模式；在4侧，拨码23在ON侧时为直热+循环模式；

七、保护说明

1、压缩机三分钟延时保护，压缩机启停时间为3分钟,每次压机停后再启动需延时3分钟。

2、水流开关保护(循环水系统用)：按“开机”后当循环水泵运行后，若水流开关断开，则压机，风机关。

3、排气高温保护：当排气温度≥115℃且持续约30秒时系统认为温度过高，关输出显示故障代码，3分钟后可重新启动。

4、高压压力保护：在高压压力开关断开三次/小时内时，显示面板显示故障代码并报警，压缩机，风机停，循环水泵停,在高压压力开关恢复后压缩机延迟3分钟重新启动。在高压压力开关断开超过三次/小时，控制器锁住该故障，关闭所有输出不再重新启动而不管压力开关是否复位；

5、低压压力保护：在低压压力开关断开三次/小时内时，显示面板显示故障代码并报警，压缩机，风机停，循环水泵停，在低压压力开关恢复后压缩机延迟3分钟重新启动。在低压压力开关断开超过三次/小时，控制器锁住该故障，关闭所有输出不再重新启动而不管压力开关是否复位。(注:化霜期间和压缩机启动5分钟之内不检测低压压力开关)。

6、传感器故障：传感器故障(开路或短路)，停所有输出显示故障代码。传感器无故障后可重新启动。

7、三相保护：当拨码开关1选择到数字侧，有三相检测功能，在上电时即对三相电检测，若出现错相或缺相则进入三相保护，关闭所有输出并显示故障代码；只有排除故障重新上电才可恢复。

8、防冻保护：当环境温度≤5℃时，若压机停机超过30分钟，循环水泵启动运行30秒。（循环水泵每30分钟运行30秒）

9、水压开关保护：补冷水电磁阀打开，控制器持续6秒检测到水压开关断开后，关闭所有输出，并报故障代码，直到水压开关闭合，3分钟后可重新启动。

10、压缩机过流保护：压缩机启动运行6秒钟后，检测压缩机电流，若压缩机电流≥L8且持续6秒钟，关闭所有输出，若过电流是因缺相引起则报警显示缺相故障代码，排除故障后可重新启动。

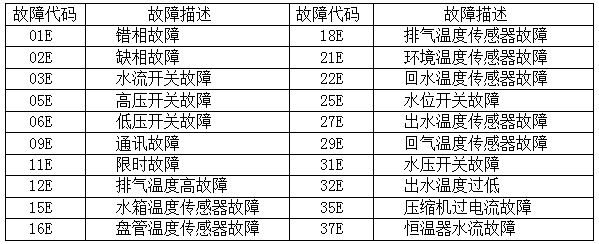

八、故障代码表

九.参数设置

用手指触摸“功能”键且超过约3秒钟，当听到“嘟”声后移开手指,进入参数设置方式.

参数设置好后，用手指触摸“功能”键，则进入到下一个参数的设置，直到所有参数

设置完后退出设置方式。

其中：

L1—水箱温度偏差（0—15度 初始值：0度）

L2—压机重起温度偏差（3—18度 初始值：5度）

L3—设定出水温度（9—80度 初始值：50度）

L4—水箱温度上限（制热时20—65度 初始值：50度；制冷时7—30度，初始值22度）

L5—允许电热开的环境温度（0—65度 初始值：0度 其中0为无电热）

L6—回水温度（9—65度 初始值：45度 ）

L7—允许补水的温度（9—65度 初始值：20度 其中20为直接补水不考虑温度，设为9时屏蔽补水功能，显示满水）

L8—压缩机电流(0—48A 初始值：0 其中 0 为不检测电流)

L9—根据盘管或排气停风机的温度（9—135 初始值45）

h1—化霜周期（9—99分钟 初始值：45分钟）

h2—化霜进入温度（0— -15度 初始值：-1度）

h3—化霜时间（5—20分钟 初始值：8分钟）

h4—化霜退出温度（1—40度 初始值：13度）

P1—电子膨胀阀调节周期（9—180秒 初始值：60秒）

P2—过热度（-8—15初始值：0）

P3—允许的排气温度（70—135度 初始值：92度）

P4—四通阀化霜时电子膨胀阀的开度（6—60度 初始值：50度）

P5—膨胀阀最小开度（制热时6—40度 初始值：15度；制冷时初始值25）

P6—过热度补偿（0—12 初始值：4）

十、单系统PCB控制板接线图
